Revit 2010 crear topografia

Revit 2010

un proyecto no esta completo si no esta ubicado en un terreno, esn este ejemplo mostraremos una de las muchas maneras  de crear una superficie en Revit.

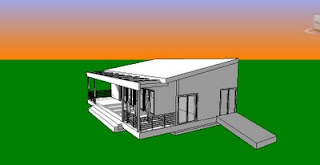

Primero vemos la planta de nuestro proyecto original.

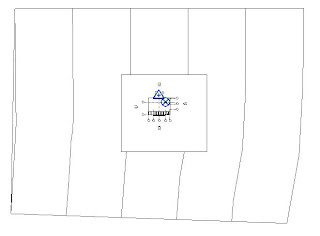

Ahora agregaremos una superficie con un desnivel de 25 metros

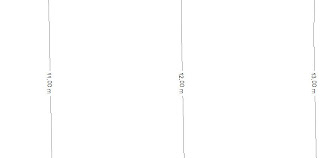

A esta superficie se le puede colocar las etiquetas en cada curva de nivel


Sin embargo nuestra terraza quedo sepultada en el terreno


Para solucionar esto debemos crear una plataforma ubicada en el nivel de la base de la Terraza

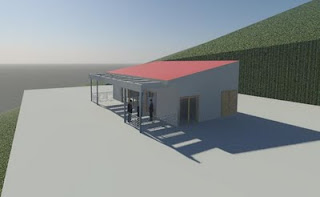

Veamos como se ve esto en perspectiva


Se aprecia como se corto el terreno

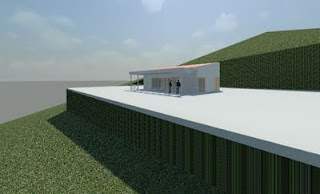

Tanbien podemos ver la plataforma creada para superar el declive

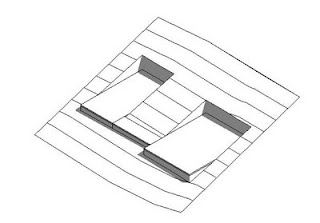

Veamos otros ejemplos




Se pueden crear superficies y plataformas según las necesidades del proyecto.
